SMD Diode Basics: Malamalama i Ituaiga, Codes, Thermal Performance, and Testing
2026-05-13 148

SMD diodes o vaega semiconductor laiti ia e pulea le itu o le eletise i le eletise faaonapo nei.E masani ona faʻaaogaina i masini e pei o telefoni feaveaʻi, faʻapipiʻi vave, masini taʻavale, ma mea tau fesoʻotaʻiga aua latou te lagolagoina le faʻapipiʻiina o PCB faʻapipiʻi ma lelei le faʻaogaina vave.Eseese SMD diode ituaiga o loʻo faʻatinoina galuega taua e aofia ai le liua o le eletise, tulafono faatonutonu, puipuiga o le siʻitia, ma le fesuiaiga o faailo.O le malamalama ia latou amio eletise, faʻaogaina o le vevela, ma le mamanu o afifi e taua tele mo le fausiaina o masini eletise faʻalagolago ma lelei.

Fa'amaumauga

O le a le SMD Diode?

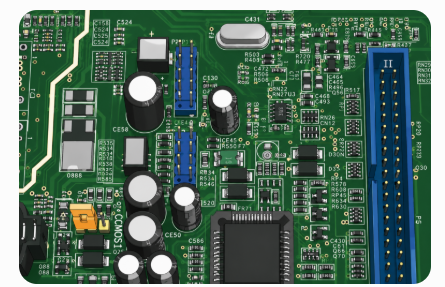

Mea Fa'alu'u-Mauga (SMD) diodes o vaega semiconductor fa'akomepiuta fa'aaoga e pulea ai le fa'atonuga o le eletise eletise i fa'aonaponei fa'aeletoroni.E le pei o diodes masani e ala i-pu, lea e faʻaogaina ai uaea faʻapipiʻi i totonu o laupapa faʻasalalau lolomi (PCBs), SMD diodes o loʻo faʻapipiʻi saʻo i luga ole PCB faʻaogaina. Fa'atekonolosi i luga o le Mauga (SMT).

I lo latou autu, o SMD diodes e pei o le tasi auala eletise eletise.Latou te fa'ataga le a'ave e tafe i le tasi itu a'o poloka le a'ave fa'asolosolo e ono fa'aleagaina ai vaega fa'aeletonika ma'ale'ale.

SMD diodes galue e ala i a PN junction semiconductor fausaga, lea e pulea le fa'auluina o le eletise i lalo o tulaga fa'aituau i luma ma le fa'aituau.Faʻalagolago i le ituaiga o diode, e mafai ona latou faia ni galuega taua tele, e aofia ai le AC-to-DC rectification, voltage regulation, reverse polarity protection, electrostatic discharge (ESD) suppression, high-speed signal switching, ma le RF control frequency.

Talu ai ona o le SMD diodes e faʻaogaina afifi faʻapipiʻi ma ala eletise pupuu, latou te fesoasoani e faʻaleleia le faʻaogaina o gaioiga, faʻamaonia le saʻo, ma le faʻaogaina o le eletise atoa i mamanu PCB faʻaonapo nei.

Fa'afefea ona galue SMD Diodes ma Fa'afefea ona Fa'ailoa Polarity

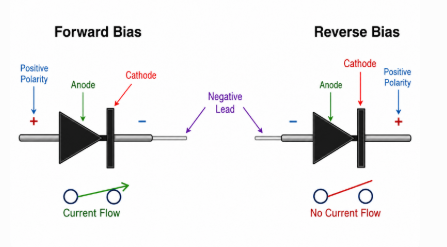

Ata 2. Fa'agai'i i luma ma Toe Fa'aituau Fa'agaioiga o se Diode o lo'o fa'aalia ai le amio o lo'o i ai nei.

O diodes i luga o le Mauga Mauga (SMD) o ni mea fa'aeletoroni laiti e fa'apipi'i sa'o i luga o se laupapa fa'atū.E pei o diodes masani, latou te faatagaina le eletise e tafe i na o le tasi le itu ae poloka le taimi i le isi itu.O lenei auala e tasi le tafe o le taimi nei e puipuia ai taʻavale, faʻaliliu AC i DC, ma pulea le voltage i masini eletise.

O le SMD diode e lua ona pito: o le anode (+) ma le cathode (−).A fa'afeso'ota'i le anode i a voltage lelei ma le cathode i a eletise leaga, o le diode o le a fa'aituau i luma ma fa'ataga ai le taimi e ui atu ai.Afai e fa'afeso'ota'i fa'afeagai, o le a fa'aituau ma poloka ai le tafe o le taimi nei.

O le fa'ailoaina o le polarity o le SMD diode e taua tele ona o le fa'apipi'i le sa'o e mafai ona taofia ai le matagaluega mai le galue pe fa'aleagaina vaega.Ole tele o diodes SMD e iai fa'ailoga e fa'ailoa ai le itu cathode.

O auala masani e iloa ai le polarity e aofia ai:

• Fa'ailoga Fa'aili po'o le Fa'ailoga: O se laina po'o se laina i le tasi itu e masani ona fa'ailogaina ai le fa'amauina o le cathode (−).

• Fa'ailoga Lolomi i luga ole PCB: E masani ona fa'aalia e laupapa si'o se fa'ailoga diode e fa'ailoa ai le fa'atonuga.

• Fa'ailoga o Paketi: O nisi diodes SMD e fa'aogaina fa'ailoga alphanumeric e mafai ona siaki i le fa'aogaina o fa'amaumauga.

• Multimeter Diode Su'ega: O se multimeter i le diode mode e mafai ona iloa ai le anode ma le cathode e ala i le siakiina o le itu o loʻo iai.

Ituaiga masani o SMD Diodes ma latou Fa'aoga

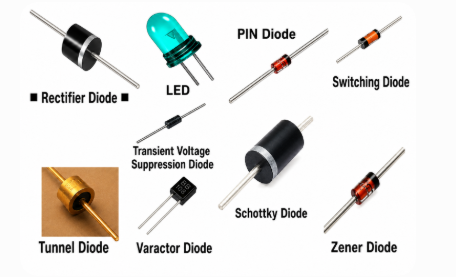

Ata 3. Ituaiga Diode masani o lo'o fa'aogaina ile fa'aeletonika

SMD diodes o loʻo maua i le tele o ituaiga faʻapitoa, faʻatasi ai ma ituaiga taʻitasi ua fuafuaina e faʻatino ai se galuega faʻaeletise faʻapitoa i le eletise eletise.O a latou matafaioi e aofia ai le faʻasaʻoina o le taimi nei, tulafono faatonutonu, faʻalavelave faʻafuaseʻi, suiga o faʻailoga, suʻesuʻeina o moli, ma faʻalogo RF.

Diodes Fa'asa'o: Rectifier SMD diodes liliu alternating current (AC) i le taimi saʻo (DC).E masani ona fa'aaogaina i fa'aliliuga eletise e mana'omia ai le fa'amautu DC.

Schottky Diodes: Schottky SMD diodes ua lauiloa mo a latou eletise maualalo i luma ma le vave fesuiaʻi amio.E masani ona faʻaaogaina i le maualuga o le malosi o le eletise ma le faʻaogaina vave o faiga faʻaeletoroni.

Diodes Zener: Zener SMD diodes faatonutonu voltage e ala i le faagaoioia i le faafeagai faiga malepe.Latou te fesoasoani e faʻamautu le maualuga o le voltage ma puipuia vaega maaleale mai tulaga ova.

Suia Diodes: Suiga SMD diodes ua fuafuaina mo le faagaioiina vave fesuiaʻi i le numera ma maualuga-auala faailoilo circuits.O la latou taimi tali vave e fesoasoani e faʻaleleia le faʻaogaina o faʻailoga.

Televise (Toe Voltage Transient) Diodes: TVS SMD diodes e puipuia ai ta'amilosaga mai fa'alavelave fa'afuase'i volt, fa'alele eletise (ESD), ma fa'alavelave fa'afuase'i e ono fa'aleagaina vaega semiconductor.

Diodes Fa'amumu (LED): SMD LED fa'aliliuina le malosi eletise i le malamalama va'aia mo fa'amalamalamaga, fa'aaliga fa'aaliga, ma faiga fa'aola.

Photodiodes: Photodiodes fa'aliliuina le malamalama o lo'o o'o mai i le eletise ma e masani ona fa'aogaina i masini fa'alogoina fa'apitoa ma su'esu'ega malamalama.

Varactor (Varicap) Diodes: Varactor SMD diodes e galue e pei o capacitors e pulea voltage e fesoasoani e fetuutuunai faʻalogo taimi i RF ma fesoʻotaʻiga matagaluega.

Tunnel Diodes: Tunnel SMD diodes o masini semiconductor saosaoa maualuga faʻapitoa e faʻaaogaina i microwave, oscillator, ma faʻaogaina RF faʻapitoa ona o latou uiga faʻafesoʻotaʻi vave.

Suʻesuʻega Faʻatusatusa o Ituaiga Tele SMD Diode

Fa'aaliga	Fa'asa'o	Schottky	Zener	TVS
Galuega Autu	AC/DC liua	Saosaoa maualalo maualalo fesuia'i	Malolosi tulafono faatonutonu	Si'itia puipuiga
I luma Malolosi	Maualuga	Maulalo	feololo	Eseese
Suiga Saosaoa	feololo	Saosaoa tele	feololo	Mata'utia vave
Malosiaga Lelei	feololo	Maualuga	feololo	Puipuiga-taulai
Fa'afo'i Fa'aaogaga malepe	Leai	Leai	Ioe	Ioe
masani Alamanuia Fa'aoga	Malosiaga sapalai	Chargers, SMPS	Ala o le voluma	ta'avale, USB

diodes Schottky e masani ona fiafia i ta'amilosaga fe'avea'i maualuga ona o la latou eletise maualalo i luma ma le taimi e toe fa'aleleia ai e lata i-zero e fesoasoani e fa'aitiitia ai le paoa ma le fa'atupuina o le vevela.O latou uiga fa'avavevave e fa'aleleia atili ai le lelei i faiga fa'aeletonika fa'atosina.

I fa'aliliuga DC-DC fa'atusatusa, e masani ona maua mai e diodes Schottky le maualalo o le paoa nai lo diodes fa'asa'o masani ona o le la'ititi la'ititi i luma e fa'aitiitia ai le fa'atupuina o le vevela a'o fa'aauau le suiga.

Zener diodes e fa'aaoga muamua pe a mana'omia le fa'atonuina o le malosi o le eletise ma le fa'atonutonuina o le gau fa'asolosolo. TVS diodes, i se fa'afeagai, ua fa'atumauina mo le taofiofia le tumau ma le puipuiga vave mai fa'aoso eletise ma mea ESD.

Diodes fa'asa'o masani e sili atu ona talafeagai mo le suiga lautele AC-i-DC lea e le taua tele le faʻaogaina o gaioiga faʻavavevave.

SMD Diode Faailoga Faailoga

O le fa'ailoaina o se diode SMD e masani ona sili atu ona lu'itau nai lo le fa'ailoaina o vaega tu'ufa'atasi e ala i pu.Ona o luga o le Mauga Mauga (SMD) diodes ua fuafuaina e faasaoina avanoa PCB, na o le gaosiga lolomi puupuu fa'ailoga alphanumeric i luga o le afifi nai lo numera vaega atoa.O nei fa'ailoga e mafai ona fa'aalia o se nai tusi, numera, pe faailoga e eseese i le va o tagata gaosi oloa.

Aisea e fa'aogaina ai e SMD Diodes ia Fa'ailoga Fa'ailoga

Ona o le utiuti o le afifi, o SMD diodes e masani ona i ai na'o fa'apuupuu fa'amatalaga nai lo numera fa'ata'ita'i atoa.O faʻailoga nei e mafai ona faʻaalia:

• Fa'asologa o masini

• Uiga faaeletise

• Fa'amatalaga vaega o gaosiga

• Fa'ailoaga a le tagata gaosi oloa

• Fa'asinomaga polarity

E leai se faiga fa'ailoga lautele i luga o fale gaosi uma.Mo se faʻataʻitaʻiga, o se code e pei o le A7 e mafai ona faʻatusalia vaega eseese e faʻatatau i le gaosiga poʻo le ituaiga afifi.Ona o lenei v ariat ion, e tatau ona faʻamaonia faʻailoga e faʻaaoga ai le tele o pusa ma faʻamatalaga faʻamatalaga nai lo le faʻalagolago i tulafono lolomi.

Fa'ata'ita'iga Fa'ailoga Fa'ailoga masani a le SMD Diode

O le 1N4148W o se tasi o diodes faailo SMD e masani ona faʻaaogaina mo faʻaoga televave faʻaoga.O faʻataʻitaʻiga faʻailoga masani e aofia ai le T4, A2, ma le A7, aʻo faʻaoga masani e aofia ai le faʻaogaina o faʻailoga, fesoʻotaʻiga fesuiaʻi televave, fesoʻotaʻiga faʻaoga, ma le puipuiga.Talu ai ona o le tele o tagata gaosi oloa e gaosia le 1N4148W, e mafai ona eseese tulafono fa'ailoga.Ole fua ole afifi e masani ona maua ai fa'amatalaga fa'amatalaga fa'aopoopo.

SS14 Schottky Diode

O le SS14 o se fa'asa'o fa'aoga masani a Schottky ua lauiloa ona o le maualalo o le pa'u eletise i luma ma le saoasaoa o suiga.Fa'ailoga masani afifi e aofia ai SS14 ma S4.Fa'amatalaga autu e aofia ai le 40V reverse voltage rating, 1A agai i luma i le taimi nei, ma le pa'ū maualalo maualalo i luma e faʻaleleia ai le lelei ma faʻaitiitia ai le malosi.Talosaga masani e aofia ai DC-DC converters, sapalai eletise, ma faiga fa'atumuina maa.SS14 diodes e masani ona filifilia mo ta'amilosaga malosi fa'atusatusa lea o le lelei ma le fa'aitiitia o le vevela e taua tele le iloiloga o le mamanu.

BZT52 Zener Diode Fa'asologa

O le BZT52 aiga o loʻo i ai diodes faʻapitoa Zener faʻaaogaina mo tulafono faatonutonu ma puipuiga.O faʻailoga masani e eseese e faʻatatau i le fua o le voltage, faʻatasi ai ma faʻataʻitaʻiga masani e aofia ai le 2A, 5B, ma le C2.Talosaga masani e aofia ai ta'amilosaga fa'asinoga voltage, puipuiga ovata, ma fa'ailoga fa'ailoga.Talu ai e mafai ona matua'i ese'ese faiga fa'ailoga i le va o tagata gaosi, o le fa'amaoniaina o le vaega e fa'aaoga ai fa'amaumauga e matua fautuaina lava.

BAT54 Schottky Diode

O le BAT54 fa'asologa e ta'uta'ua i mea fa'aeletonika feavea'i ona o lona la'ititi la'ititi i luma ma le la'ititi o le afifi.Fa'ata'ita'iga fa'ailoga masani e aofia ai le KL ma le L4, a'o fa'aoga e aofia ai masini feavea'i, RF circuits, fa'ailoga fa'ailoga, ma mea fa'aeletonika fa'aogaina maa.

SMD Diode Package Sizes ma Design Thermal

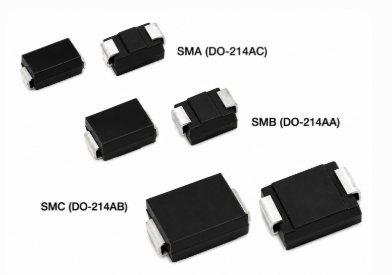

Ata 4. Tausaga masani SMD Diode afifi: SMA, SMB, ma SMC

SMD diode afifi afifi tuusaʻo aafia tonu le gafatia o le taulimaina o le taimi nei, faʻafefeteina, faʻatuatuaina PCB, suiga mautu, ma le faʻatinoina o le eletise umi.Filifilia o le afifi sa'o e le gata o se mataupu o le faʻapipiʻiina o se vaega i luga o se PCB.Ole tele ole afifi ose vaega taua ile puleaina ole vevela ona ole le lelei ole pulea ole vevela e mafai ona fa'atuputeleina ai le vevela o le so'oga, fa'aitiitia le lelei, ma fa'apu'upu'u vaega ole ola.

O pusa diode laiti e masani ona filifilia mo mamanu faʻapipiʻi ma maualalo le mana e faʻatapulaʻa avanoa PCB.O afifi tetele e sili atu ona fetaui mo le maualuga o le taimi nei ma le eletise ona e maua ai le faʻaleleia atili o le faʻaogaina o le vevela ma sili atu le malosi o le vevela.

afifi	Avanoa Max	Fa'atinoga Fa'avevela	Fa'aoga masani
SOD-523	Maualalo tele	Fa'atapula'a	Fa'ailoga fesuia'i
SOD-323	Maulalo	feololo	Laititi manatu matagaluega
SOD-123	Alafua	sili atu	Zener/fa'asa'o
SMA	Medium-maualuga	Lelei	Malosiaga faasa'oga
SMB	Maualuga	Malosi	TVS puipuiga
SMC	Maualuga Maualuga	Lelei	Alamanuia mana

A'o fa'atupula'ia le tele o afifi, e fa'ateleina fo'i le vaega o lo'o avanoa mo le fa'aliliuina o le vevela.O pusa tetele e pei o SMA, SMB, ma SMC e mafai ona faʻasalalau atili le vevela i luga o vaega apamemea PCB, e mafai ai ona sili atu le mautu i lalo o le faʻaauau pea o le uta.O pusa laiti e pei o le SOD-523 ma le SOD-323 e itiiti le avanoa PCB ae e masani lava ona maualalo le gafatia o le vevela ma e manaʻomia ai le faʻaeteete lelei o le mamanu vevela.

O le mamanu vevela ua faʻatuputeleina le taua i taʻavale maualuga ma maualuga ona o le vevela tele e mafai ona siitia ai le vevela o fesoʻotaʻiga ma faʻatupu ai ni faʻafitauli tumau mo se taimi umi.O le maualuga o le vevela e mafai ona faʻaitiitia ai le lelei, faʻateleina le tafe o le taimi nei, faʻavavevave le matua o le semiconductor, ma faʻatupulaʻia ai le lamatiaga o le le atoatoa o vaega.

O le laiga PCB e matua a'afia ai le vevela o le diode.O le vevela e maua i totonu o le semiconductor junction e tatau ona faʻafeiloaʻi lelei i totonu o le PCB apamemea.Ole sasa'a apamemea tetele e fa'afeso'ota'i i pads diode e fesoasoani e fa'asalalauina le vevela i luga o se vaega lautele ma fa'aitiitia ai nofoaga vevela.I fa'atulagaga PCB fa'apipi'i, e le lava le 'apamemea e mafai ona mafua ai ona fa'aogaina lelei diodes i le vevela maualuga.

I mamanu maualuga-malosi, e masani ona faaleleia le faatinoga vevela e ala i ala apamemea lautele, vaalele apamemea tetele, vias vevela, fausaga PCB multi-layer, ma optimization airflow.O nei metotia e fesoasoani i le fa'aitiitia o le vevela o le so'oga ma fa'atumauina tulaga saogalemu o le fa'agaioiga a'o fa'aauau pea galuega.

O le isi manatu taua o le fa'amama fa'amama.Pepa fa'amaumauga o lo'o iai nei e masani ona fuaina i lalo ole tulaga fa'atonu falesu'esu'e, e masani lava ile 25°C le vevela ole si'osi'omaga.E mafai ona maualuga tele le vevela o le faagaoioiga.A'o fa'atupula'ia le vevela, e fa'aitiitia le malosi o le taimi nei o le diode a'o fa'atuputeleina le fa'amalo o le vai ma le fa'avevela.O le fa'ata'ita'iina fa'atasi ai ma le fa'amama talafeagai e fesoasoani e fa'amautu le mautu ma le fa'atuatuaina umi.

O le filifilia o se pusa diode SMD e tatau ona aofia ai le sili atu nai lo le tutusa o le voltage ma le taimi nei.Ole tele ole afifi, tete'e vevela, vaega apamemea PCB, ma tulaga faagaoioia e galulue faatasi uma e fuafua pe mafai e se diode ona faatumauina le mautu ma le faatuatuaina faatinoga i le taimi o tulaga faagaoioia moni.

Fa'ailoga Fa'aeletise Autu mo le Filifiliga SMD Diode

Parameter	Fa'amatalaga	Taua
Fa'afo'i Malosi (Vr)	maualuga fa'afou voltage	Puipuia malepe
I luma Malosi (Vf)	Pa'u voluma i le taimi o le fa'atonuga	Aafiaga lelei ma le fa'atupuina o le vevela
Lisi Le taimi nei (IR)	Fa'afo'i liki i le taimi nei	Taua mo ta'amilosaga maualalo-malosi
Taimi Toe Fa'aleleia (trr)	Suiga vave toe faaleleia	Taua mo fa'agaioiga maualuga
Sootaga Mauaina (Cj)	Totogi teuina i le va o pito	A'afia RF ma le fa'atinoina o suiga
maualuga Su'ega vevela (Tj)	Sili saogalemu vevela galue	Puipuia faaleagaina vevela

Filifilia le sa'o o mea fa'aeletise e ono mafua ai le vevela tele, fa'aletonu le fa'agaoioiga, tele le malosi o le paoa, fa'aitiitia le lelei, fa'amama fa'amama, ma le vave o le fa'aletonu o vaega.Ole filifiliga sa'o ole fa'asologa e fesoasoani e lagolago ai le fa'atuatuaina ole matagaluega, mautu fa'amama, malosi malosi, ma fa'atinoga fa'aeletonika umi.

Malolo i luma (Vf)

O le voltage agai i luma e fuafua ai le tele o le voli e leiloa pe a tafe le vai i totonu o le diode i le taimi o le faʻagasologa agai i luma.

Ituaiga Diode	Malosiaga masani i luma
Schottky Diode	0.2V–0.4V
Silicon Diode Fa'asa'o	0.7V–1.1V

E fa'aleleia sa'o le malosi o le eletise ona o le itiiti ifo o le eletise e liua i le vevela a'o fa'aulu.E taua tele lenei mea i mea faʻaeletonika faʻapipiʻi pe a faʻatapulaʻaina avanoa e pulea ai le vevela.

O diodes Schottky e masani ona filifilia mo ta'amilosaga eletise maualuga ona o le fa'aitiitia o le pa'ū o le voltage ma le suiga vave.Ae ui i lea, o fa'asa'o fa'aa'oa'oga fa'ata'ita'i, e mafai ona maua ai le fa'apalepale fa'afoliga sili atu ma le fa'aitiitia o le tafe i totonu o nisi fa'aoga.

E fesoasoani fo'i le fa'aitiitia o le mamafa o le vevela, fa'aleleia lelei, fa'aitiitia le vevela o feso'ota'iga, ma fa'alautele le ola o vaega.

So'otaga fa'amama'i mana:

P=V_f×I

E o'o lava i fa'aitiitiga la'ititi i volt i luma e mafai ona fa'aitiitia ai le paoa i faiga fa'aeletonika maualuga.

Malosi Fa'ata'ita'i (Vr)

O le fua fa'atatau o le eletise e fa'ailoa mai ai le maualuga maualuga o le voluma e mafai ona tatalia ma le saogalemu e le diode a'o le'i malepe le eletise.Afai e sili atu i le fa'atapula'a fa'atatau le fa'aogaina o le voluma fa'a, o le diode e mafai ona o'o i le malepelepe o avalanche, tele le leakage o lo'o i ai nei, fa'aleagaina semiconductor tumau, ma le fa'aletonu o le PCB i le taimi o le si'isi'i eletise.

E masani lava ona filifilia le fua fa'atatau o le voluma fa'aopoopo fa'atasi ai ma le fa'aopoopoga o le saogalemu e fesoasoani e fa'amautu le fa'atuatuaina i le taimi o le fa'agaioiga le tumau.O le le lava o le fa'agasologa o le voluma fa'asolosolo e fa'atuputeleina ai le fa'afitauli o le fa'atuatuaina umi ma fa'aletonu fa'afuase'i.

Lisi le taimi (IR)

Leakage o lo'o fa'atatau i le la'ititi la'ititi o le a'ave fa'asolosolo e tafe atu i le diode pe a fa'aituau fa'aituau.E ui lava ina la'ititi tele le tafega, e mafai ona fa'aitiitia ai le ola o le maa, fa'aitiitia le lelei o le tu'u, fa'ateleina le mamafa o le vevela, ma a'afia ai le sa'o lelei o le eletise maualalo.

E masani ona fa'atupula'ia le tafega a'o si'itia le vevela, si'itia le voluma fa'aliliu, ma fa'atupu le matua o le semiconductor.E taua tele le fa'atinoina o le li'o maualalo i mea fa'aeletonika fe'avea'i, faiga fa'ama'a, masini IoT, ma ta'amilosaga e fa'amama le malosi.

O diodes Schottky e masani lava ona maualuga atu le tafega o le taimi nei nai lo le fa'asa'o fa'asolo masani, aemaise lava i le maualuga o le vevela o galuega.

Mo se faataitaiga, Schottky diodes e masani ona maua ai le lelei sili ona lelei i le faʻavaveina o uta ona o le maualalo o latou eletise i luma.Ae ui i lea, o le maualuga o le tafe i le vevela maualuga e mafai ona faʻaititia teisi le lelei o le tuʻu i masini e faʻaogaina ai le maa.

E taua tele lenei fefa'ataua'iga i mamanu fa'aeletonika e maualalo le malosi lea e fa'amuamua ai le ola o le maa ma le fa'aogaina o le eletise laititi.

Taimi Toe Fa'aleleia (trr)

O le taimi e toe fa'aleleia ai e fuaina ai le vave ona taofi le ta'avale a le diode pe a sui mai le fa'aituau i luma i le fa'aituau.

Ituaiga Diode	Taimi Fa'aleleia masani
Tulaga Fa'asa'o	2µs–30µs
Fa'aola vave Diode	50ns–500ns
Schottky Diode	Toeitiiti e leai

O le taimi e toe fa'aleleia ai ua fa'atuputeleina le taua a'o fa'atuputeleina le fa'asolo.O diodes fa'asa'o masani e masani ona talia mo sapalai eletise maualalo, ae e mafai ona fa'atupuina le tele o le gau o suiga i ta'amilosaga maualuga.

I sapalai eletise fesuia'i maualuga, o diodes fa'asa'o fa'agesegese e mafai ona fa'atupuina fa'aletonu fa'aopoopo ona o lo'o fa'aauau pea le tafe o le vai fa'afo'i fa'afo'i i le taimi o suiga.Toe fa'aleleia vave ma Schottky diodes fesoasoani e fa'aitiitia nei gau, fa'aitiitia le fa'atupuina o le vevela, ma fa'aleleia atili le lelei o le fa'aliliuga.

Toe faʻaleleia vave ma Schottky diodes e masani ona sili i le fesuiaʻiina o sapalai eletise, faʻamalo vave, faʻaliliu DC-DC, eletise eletise RF, ma faiga faʻapisinisi maualuga.

O a latou amio fa'avavevave e fesoasoani e fa'aitiitia ai le gau, fa'aitiitia le vevela, fa'aleleia lelei, fa'aitiitia le pisa EMI, ma lagolagoina le mautu lelei o le vevela.

Ae ui i lea, e mafai e Schottky diodes ona fa'aalia le maualuga o le tafega o le taimi i le vevela maualuga, lea e tatau ona mafaufauina i si'osi'omaga e mana'omia le vevela.

Malosiaga Fa'atasi (Cj)

O le malosi fa'atasi o lo'o fa'atusalia ai le fa'aputuina o le tau eletise i le va o fa'amauga o le diode.O lenei fa'amaufa'ailoga e a'afia sa'o ai le suiga o le saoasaoa, fa'atinoga o le RF, fa'amaoni fa'ailo, ma le amio fa'ata'amilo maualuga.

E fesoasoani le fa'aogaina o feso'ota'iga maualalo e fa'aleleia ai le fesuia'iga maualuga, fa'amautu fa'ailoga RF, fa'atinoga o feso'ota'iga, ma le sa'o lelei o fa'ailoga.

E taua tele le malosi o feso'ota'iga i faiga fa'afeso'ota'i RF, fa'aeletonika uaealesi, fa'asologa o fa'ailo, ma faiga fa'akomepiuta televave.O le tele o le malosi e mafai ona fa'aalia ai le fa'aseseina o fa'ailo, fa'agesegese le suiga o le amio, ma fa'aitiitia le lelei o le RF.

Maualuluga o Feso'ota'iga vevela (Tj)

O le maualuga o le vevela o le so'oga, e masani ona tusia e pei o le Tj, o lo'o fa'amatalaina ai le maualuga o le vevela o le fa'aogaina o le fa'aogaina o le semiconductor junction i totonu o le diode.

E matua taua tele lenei parakalafa aua e mafai ona toilalo le diode tusa lava pe foliga mai e talia le voltage ma le taimi nei pe a le lava le puleaina o le vevela.

A'o fa'atupula'ia le vevela o feso'ota'iga, e ono o'o i le diode le fa'atuputeleina o le tafega o le taimi nei, fa'aitiitia le lelei, fa'aletonu eletise agai i luma, fa'avavevave le matua o le semiconductor, ma fa'aleagaina tumau totonu.

I fa'aoga SMD diode maualuga, o le maualuga o le vevela o le so'oga e ono fa'aoso ai le fa'amama.E tupu lenei mea pe a fa'atupula'ia le vevela o lo'o fa'atuputeleina le tafega o le taimi nei ma le paoa, lea e fa'atupuina atili ai le vevela ma fa'atupula'ia atili ai le vevela fa'atasi.

Afai e le pulea le sola ese, e mafai ona paʻu faʻafuaseʻi le diode ma faʻaleagaina vaega PCB o loʻo siomia ai.

O le fa'aauauina pea i tafatafa o le maualuga o le vevela o le so'oga e mafai fo'i ona fa'apu'upu'u le ola umi o vaega, tusa lava pe le tupu fa'afuase'i.O le maualuga o le vevela e faʻavaveina ai faiga faʻaogaina o le semiconductor ma faʻaitiitia ai le faʻatuatuaina umi.

E masani ona faʻaleleia le faʻatuatuaina o le vevela e ala i le faʻaaogaina o pusa diode lapopoa, vaʻaia apamemea lautele, sasaa apamemea PCB lapopoa, vias vevela, faʻaleleia le ea, ma auala faʻaleagaina o loʻo iai nei.

O le pulea lelei o le vevela e fesoasoani e faatumauina ai le vevela o le so'oga saogalemu, faʻaleleia le faʻatuatuaina umi, ma faʻaitiitia le lamatiaga o le le atoatoa o vaega i faiga faʻaeletoroni faʻaonaponei.

Mo se fa'ata'ita'iga, e mafai ona fa'ailoa mai e se fa'amaumauga o le diode le maualuga o le vevela fa'atasi o le 150°C ma le tau o le RθJA o le 90°C/W.O nei fa'atauga e fesoasoani e fa'atatau pe mafai e le diode ona fa'agaoioi ma le saogalemu i lalo o le fa'amoemoeina o le vevela o le si'osi'omaga ma tulaga fa'amama le mana.

Fa'afefea ona su'e se SMD Diode ma se Multimeter

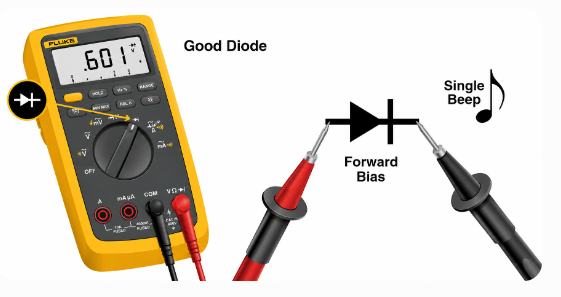

Ata 5. Su'ega o se SMD Diode ma se mita tele

Su'ega se SMD diode ma se multimeter fesoasoani e fa'ailoa fa'afitauli masani e pei ole ta'amilosaga pupuu, ta'avale matala, fa'aleagaina o le liki, ma le fa'aletonu ole vevela.E tāua faiga su'esu'e sa'o ona o fua le sa'o e ono i'u ai ile su'esu'ega le sa'o po'o le fa'aleagaina ole PCB fa'afuase'i.

Puipuiga o le Saogalemu A'o le'i Su'ega

A'o le'i faia so'o se fua o le diode:

1. Aveese le feso'ota'iga ma vavae'ese le mana mai le ta'amilosaga

2. Tu'u atoa capacitors a'o le'i pa'i i le PCB

3. Aloese mai le su'eina o ta'amilosaga malosi

4. Fa'aoga le puipuiga o le ESD pe a fa'aogaina mea fa'aeletonika ma'ale'ale

capacitors lapopoa i totonu o sapalai paoa, chargers, ma alamanuia faaeletonika e mafai ona taofia voltage matautia tusa lava pe uma le paoa.O le fa'asaoina o capacitors e fesoasoani e fa'aitiitia le lamatiaga o le fa'ate'ia eletise ma fa'alavelave fa'aleagaina vaega.

I-circuit measures e le o taimi uma e faʻatuatuaina atoatoa ona o vaega PCB o loʻo siomia ai e mafai ona faia ni faitauga sese.E mafai ona a'afia fua ole mita tele ma maua ai i'uga fa'asesē.

Mo faʻafitauli sili atu saʻo, o le tasi itu o le diode e masani ona siitia mai le PCB e faʻaesea le vaega i le taimi o suʻega.

Su'ega Fa'asaga i luma

Seti le multimeter i le mode su'ega diode.Faʻafesoʻotaʻi le suʻega mumu i le anode ma le suʻega uliuli i le cathode.O se diode soifua maloloina e masani ona fa'aalia ai le pa'u i luma o le voltage pe a ma le 0.2V–0.4V mo Schottky diodes ma le 0.6V–0.7V mo diodes silicon.O nei faitauga o loʻo faʻatusalia ai le pa'ū o le eletise i luma o le diode i le taimi o le taʻavale.Fa'alalo i luma voltage i Schottky diodes e fesoasoani e fa'aleleia atili le lelei ma fa'aitiitia le fa'atupuina o le vevela i ta'amilosaga fesuia'i maualuga.

Su'ega Fa'aitu'au

Su'e su'esu'e multimeter e ala i le fa'afeso'ota'i o le su'esu'e uliuli i le anode ma le su'esu'ega mumu i le cathode.O se diode maloloina e tatau ona poloka le tafega o le taimi nei.E masani ona fa'aalia e le multimeter le OL (Open Loop) po'o le maualuga tele.Afai e mafai ona fuaina le tafe i le fa'aituau fa'aituau, o le diode e ono afaina i le leakage, malepelepe fa'atasi, po'o le fa'aleagaina o le vevela.O fa'afitauli fa'afoliga liki e masani ona sili atu ona ogaoga i le maualuga o le vevela o le fa'agaioia.

Fa'ailoga Fa'aletonu masani

Fa'ailoga	Mafuaaga e ono tupu
0V uma faasinomaga	Diode pupuu
OL uma faasinomaga	Tatala diode
Le mautu faitauga	Mafanafana fa'aleagaina po'o le tafe

Diodes pupuu e masani ona tupu pe a uma le mamafa o le eletise, faʻalavelave faʻafuaseʻi, faʻafefe tele, poʻo le faʻaleagaina.Tatala diode fa'aletonu e ono mafua mai i le fa'aleagaina o uaea fa'amau, o le tele o le uila afi, ta'e fa'ainisinia, po'o fa'aletonu o gaosiga.Le mautu pe le fetaui O faitauga e ono fa'aalia ai le fa'aleagaina o le vevela i totonu, fa'afitauli o lo'o i ai nei le leka, so'oga solder ta'e, po'o le fa'aleagaina o vaega semiconductor.

I ta'amilosaga fe'avea'i ma sapalai paoa, o diodes SMD sese e mafai fo'i ona fa'atupu ai le tele o le vevela, le malosi o le voluma, fesuia'i pisapisao, fa'aitiitia le lelei o le fa'atonuina, ma le fa'agaioia o le ta'avale.

Ole su'ega multimeter talafeagai e fesoasoani vave e iloa ai diodes fa'aletonu ma lagolago atili fa'afitauli fa'afitauli i faiga fa'aeletoroni fa'aonaponei.

Fa'aletonu masani ole SMD Diode ma mea sese ole Fuafuaga a le PCB

E ui lava o SMD diodes ua mamanuina mo le faʻatuatuaina o se taimi umi, e mafai lava ona tupu faʻaletonu pe a le faʻaleleia lelei le mamanu o le matagaluega, pulega vevela, poʻo le PCB.O le tele o fa'afitauli o le diode e le mafua mai i fa'aletonu o le gaosiga ae o fa'afitauli e feso'ota'i ma mamanu e pei o le mamafa o le eletise, vevela tele, le lelei o le fa'atulagaina o le PCB, fa'aulu eletise eletise (ESD), ma fa'aletonu fa'amau.O nei fa'afitauli e mafai ona fa'aitiitia ai le fa'atinoga, fa'apu'upu'u vaega ola, ma fa'atupu popolega fa'atuatuaina umi i faiga fa'aeletoroni.

Malamalama masani SMD diode faiga faaletonu ma PCB mamanu mea sese e fesoasoani e iloa ai mafuaaga autu o faafitauli matagaluega ma lagolago sili atu faatuatuaina mamanu laupapa.O le tele o faaletonu e afua mai i le le lelei o le puleaina o le vevela, le sa'o o le filifilia o le diode, le lava o le laina eletise, le lelei o le tuʻuina o mea, poʻo le le lelei o le tuʻuina atu o mea.E mafai ona faasolosolo malie ona a'afia le fa'atinoga o nei mea fa'atusa e tusa lava pe foliga mai o lo'o sa'o lelei le galuega.

Fa'aletonu masani ole SMD Diode ma o latou Aafiaga

To'ilalo Mafuaaga	masani Fa'ailoga	E foliga mai I'uga
Ova eletise eletise	Ova le vevela	Fa'aleagaina tele i le taimi nei
O le vevela tele	Faailoga mu	Fa'asaola sola
Fa'aaliga ESD	Le maua o le puipuiga o le si'isi'i	TVS diode degradation
fa'aleagaina fa'aletonu PCB	Fa'agaioiga fa'afuase'i	Ta'e so'o so'o
Fa'amauina le talafeagai	Malosi le mautu	Su'e le leaka ma le mautu fa'agaioiga

O le mamafa o le eletise o se tasi lea o mafuaʻaga masani o le faaletonu o le SMD diode.E tupu lenei mea pe a galue se diode i tua atu o le voltage fa'atatau po'o tapulaa o lo'o i ai nei, ma mafua ai le fa'atupuina o le vevela tele ma ono fa'aleagaina ai le so'oga semiconductor.O le fa'alavelave fa'aauau e mafai ona fa'aleagaina ai uiga eletise ma fa'aitiitia ai le fa'atuatuaina.

O le mamafa o le vevela o le isi mea taua tele, aemaise lava i mamanu PCB faʻapipiʻi lea e faʻatapulaʻaina ai le apamemea e faʻatapulaʻaina ai le vevela.O le maualuga o le vevela o feso'ota'iga e mafai ona fa'atuputeleina ai le tafega, fa'aitiitia le lelei, fa'avavevave le matua, ma i'u ai ina sola ese ai le vevela.

O le fa'aleagaina o le ESD e masani ona a'afia ai diodes puipuia e fa'aoga latalata i feso'ota'iga feso'ota'iga.O le fa'aalia faifaipea i fa'alavelave fa'afuase'i e mafai ona fa'avaivaia ai le malosi o le puipuiga o le masini ma fa'aitiitia ai lona aoga ile taimi.

Mea masani PCB Design Mea e A'afia ai SMD Diode Fa'atuatuaina

Ole tele ole PCB fa'atulagaina ma faiga fa'ata'ita'iga e mafai ona fa'atuputeleina fa'aletonu le fa'aletonu.

E mafai ona fa'atapula'aina le felauaiga o le vevela mai le diode ile PCB.Afai e la'ititi tele vaega 'apamemea, e mafai ona fa'aputuina le vevela fa'ata'amilo i le vaega ma fa'ae'e ai le vevela o le so'oga a'o fa'aauau pea galuega.

Le sa'o le tu'uina o le TVS diode e mafai ona fa'aitiitia ai le puipuiga lelei.O masini puipuia e tu'u mamao tele mai feso'ota'iga i fafo e mafai ona fa'ataga ai tui le tumau e o'o atu i totonu o le ta'amilosaga a'o le'i fa'atupu le taofiofia.

O le fa'aaogaina o diodes fa'asa'o fa'agesegese i ta'amilosaga televave e ono fa'aalia ai le pisapisao, fa'ateleina le paoa, fa'aitiitia le lelei, ma fa'afitauli fa'alavelave fa'aeletise.Toe faʻaleleia vave ma Schottky diodes e masani ona sili atu ona talafeagai mo mamanu maualuga.

O le le lava o le fa'agasologa o le eletise e mafai ona tupu ai fa'afitauli fa'atuatuaina.O le filifilia o se diode e latalata tele i le eletise o loʻo faʻamoemoeina o loʻo faʻamoemoeina e tuʻu ai sina faʻapalepale mo le paʻu eletise poʻo tulaga faʻafuaseʻi faʻagaioia.

Fa'atuatuaina fa'atinoga o le diode e masani ona fa'alagolago i le tu'ufa'atasia lelei o le mamanu fa'amama, lava le laina eletise, fa'atulagaina lelei o le PCB, fa'aogaina lelei o le puipuiga, ma feso'ota'iga solder mautu.O filifiliga laiti mamanu e mafai ona i ai se aafiaga tele i le umi o le fa'atuatuaina o le matagaluega ma le fa'atinoga.

SMD Diodes vs Through-Hole Diodes

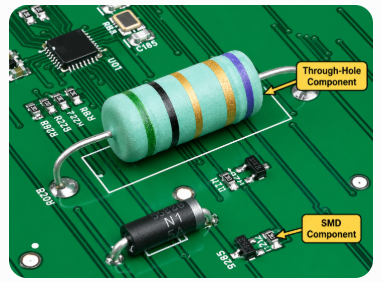

Ata 6. SMD vs Vaega-Ulu i luga ole PCB

SMD diodes ma totonu-pu diodes e tutusa uma galuega tau eletise, ae latou eseese tele i le lapopoa, auala gaosiga, amioga vevela, masini umi, ma PCB tuufaatasia.

Fa'aaliga	SMD Diodes	Ala-Pu Diodes
PCB Tele	Fa'atasi	Tele atu
Gaosimea	Otometi SMT	Manu'a/galu solder
Fa'atinoga Fa'atuputelega	sili atu	Maulalo
Toe fa'aleleia	Sili atu faigata	Faigofie
Fa'avevelaina o le vevela	feololo	E sili atu mo le malosi maualuga
Fa'aoga masani	feaveai faaeletonika	Faiga fa'apisinisi

SMD diodes e masani ona fiafia i mea faʻaonaponei faʻaonaponei ona latou lagolagoina laʻititi laʻititi PCB, faʻaogaina masini tele, masini eletise mama, ma faʻaleleia le faʻatinoina o taimi maualuga.

O latou ala eletise pupuu e fesoasoani e faʻaitiitia ai le faʻaogaina o le parasitic inductance ma le capacitance, e faʻaogaina ai mo le televave o fesoʻotaʻiga, faiga faʻafesoʻotaʻi RF, faʻaliliu eletise faʻapipiʻi, ma masini eletise faʻapipiʻi tele.

Ae ui i lea, e mafai ona sili atu i totonu o masini eletise, faʻaoga mamafa, siosiomaga faʻainisinia faigata, ma mea faigaluega e manaʻomia ai le toe faʻaleleia poʻo le suia.

Ona o vaega e ala i-pu e faʻaaogaina uaea taʻitaʻia faʻaofiina i totonu o le PCB, latou te masani ona maua ai le taula faʻainisinia malosi ma sili atu le faʻaogaina o le vevela mo masini eletise tetele.

I masini faaonaponei faaeletonika, SMD diodes pule ona o laiga PCB faʻapipiʻi ma faʻapipiʻi faʻapitoa SMT faʻapotopotoga faʻaititia tele tau gaosiga ma faʻateleina le gaosiga saoasaoa.
